產品名稱 ： 電采暖智能化控制系統
產品型號 ：
產品價格 ： 電議
商標品牌 ： 艾克森
產品認證 ：
主要用途 ： 對暖通工程系統進行數據采集、運算和分析處理，并對運行設備進行高效節能管理。針對集中供暖的系統控制，降低能源浪費，提高能源利用率，延長系統壽命，降低建筑能耗成本，使得辦公或者居住環境更加的舒適
電采暖智能化控制系統

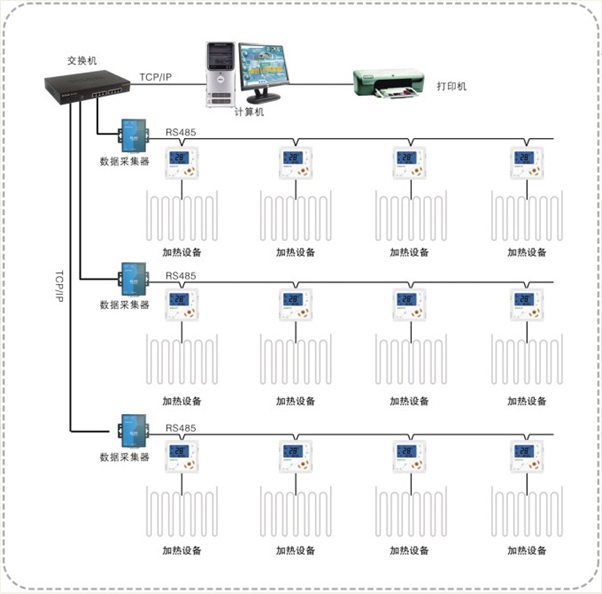

電采暖智能化控制系統原理簡述
主要結構組成：智能控制軟件系統、數據采集器、功率分配器、采暖溫控器。
軟件系統與采集器的通訊標準為TCP/IP通訊方式。采集器與采暖智能溫度控制器的通訊采用平衡傳輸?shù)腞S485串行總線通訊標準，通訊距離遠，抗干擾能力強。 其中，每—臺電采暖智能溫度控制器獨立完成電伴熱設備的各種狀態的數據采集和控制任務。上位機軟件系統以周期詢問的方式與數據采集器實現穩定的網絡通訊，數據采集器將采集到智能溫度控制器的狀態上傳至上位機管理中心。上位機軟件系統又將采集到智能溫度控制器的實時狀態進行邏輯分析，并將 佳控制結果通過信號控制發送至智能溫度控制器， 終實現自動化控制。

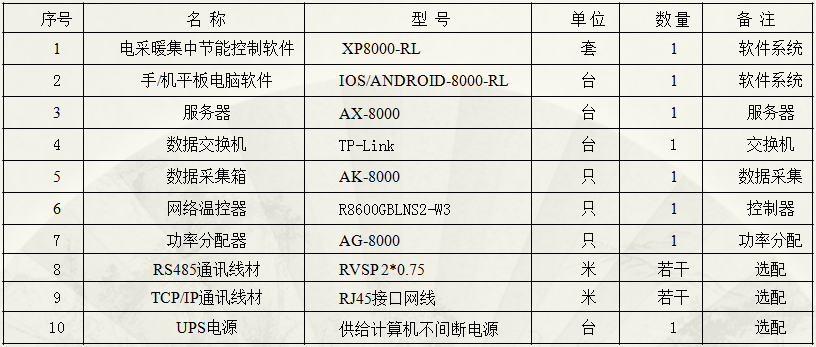

電采暖智能化控制系統配置清單
電采暖智能化控制系統配置按實際工程情況進行優化配置
一、產品簡介
中央控制計算機
硬件 低要求：CPU PentiumIII以上、512M RAM、硬盤40G、VGA 1024*768
二、智能溫控器
1.產品簡介
介紹：液晶款式采暖溫控器，經典歐款外觀設計，大液晶屏幕。采用微電腦控制技術，以室內溫度和設定溫度的比較結果，通過繼電器控制采暖設備的啟停，達到室內恒溫和節能的目的。
用途：主要用于電采暖系統特有的雙溫雙控功能，在檢測室溫的同時又增加了對采暖設備的溫度監測，溫度監測范圍20~90℃，當設備溫度達到設定值時，溫控器自動停止加熱，保護電加熱設備，使采暖設備能夠在合理的溫度下工作，延長設備的使用壽命，使系統更加安全、可靠、節能。

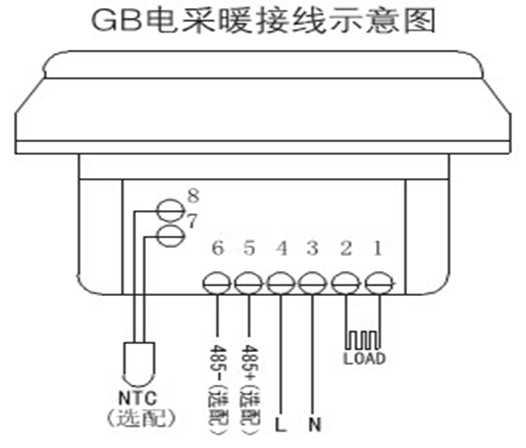

2.溫控器接線示意圖
3.技術指標
4.產品規格
5.功能簡介
A．大屏幕LCD漢字圖形點陣液晶顯示；
B．配對高精度PT1000溫度傳感器，控制精度更準確。
C. 時段編程控制，一周編程循環，每天可設置6個（或4個）時間段與對應的設置溫度，溫控器根據設置好的參數自動運行；
D．按鍵鎖定狀態；
E. 高、低溫保護；
F. 傳感器選擇
G. 過熱保護
H. 多層密碼保護防止數據丟失及以外被修改；

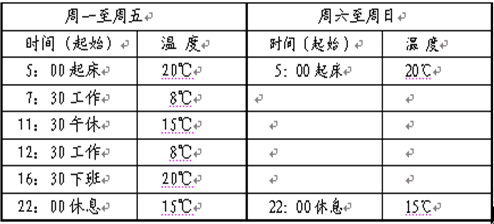

網絡型溫控器一周可編程功能：

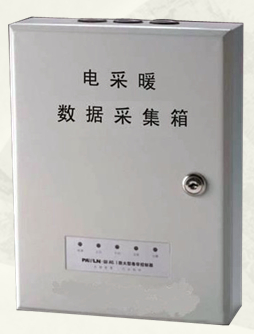

三、數據采集器
1.產品簡介
AK-8000數據采集器,是一款獨立的智能通用控制器，采用國際 先進的微電腦芯片制作。
主要功能是實時數據采集、信號控制配套溫控器的工作狀況。設備同時配套運行于PC上的[XP8000電采暖集中節能控制系統]，以實時響應PC對系列溫控器的采集、控制要求。

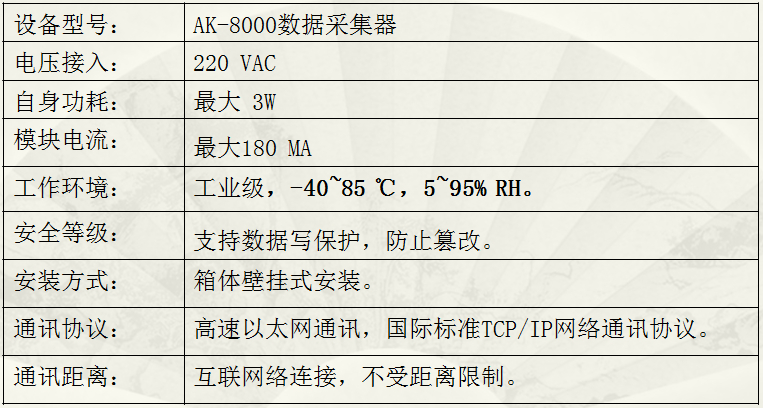

2.技術指標
3.智能功率分配器產品介紹
智能功率分配器為電力監控技術之產品，用于住宅電采暖。減少電力外網投資，解決電采暖整體投資高的問題，使電采暖整體投資大幅度低于其他采暖方式。智能功率分配器體積小巧，方便安裝在住宅照明配電箱內。它通過精密霍爾電流傳感器采樣用戶實時電流，智能功率分配器根據用戶使用功率自動調整旁路的輸出功率，輸出采用安全、可靠的多路繼電器（分二級與三級負荷）作為功率輸出。使間歇性用電設備合理運行，避免功率尖峰疊加，從而降低供電設施成本。同時可與室內溫度控制器組網，通過GPRS(或電力載波)實現集中控制。
智能功率分配器原理
平均戶型面積為100㎡,電力外網設計時平均用戶設計標準為6Kw,按照建筑物節能率為65%標準，電供暖熱負荷不超過34w，耗熱指標不超過15w，但為提高升溫速度，實際安裝按50w/m2進行。每戶電供暖總負荷為5000w，電視、冰箱、照明小負荷設備，即長時間運行設備總負荷約800w，合計為5800w,未超過每戶住宅6kw標準。智能功率分配器通過實時監控電力負荷，合理分配電流輸出，由智能功率分配器中的智能程序啟動和停止電供暖負荷。當家用電器達到用電高峰時，電采暖低負荷運行。當家用電器負荷低谷時，電采暖自動開啟投入運行。一般住戶用電高峰為早、中、晚三個時段，時間不超過一天的三分之一，所以不影響電采暖正常使用。

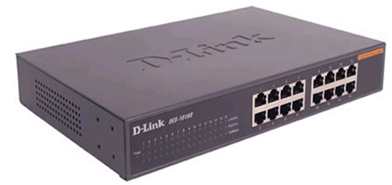

4.交換機
功能特點
1. 像集線器一樣，交換機提供了大量可供線纜連接的端口，這樣可以采用星型拓撲布線。
2. 像中繼器、集線器和網橋那樣，當它轉發幀時，交換機會重新產生一個不失真的方形電信號。
3. 像網橋那樣，交換機在每個端口上都使用相同的轉發或過濾邏輯。
4. 像網橋那樣，交換機將局域網分為多個沖突域，每個沖突域都是有獨立的寬帶，因此大大提高了局域網的帶寬。
5. 除了具有網橋、集線器和中繼器的功能以外，交換機還提供了更先進的功能，如虛擬局域網（VLAN）和更高的性能。
5.UPS電源
給計算機提供不間斷電源，防止數據意外丟失。
四、電采暖節能集中控制系統簡介
1.軟件系統簡介
[XP8000-RL采暖集中節能控制系統]上位機監控系統的數據庫采用SQL Server 2000，與下位機數據采集部分通訊采用TCP/IP協議。
總體設計思路大致可以分為三部分：實時數據的采集、對所采集的數據進行分析處理和結果數據的發布。系統運行時，以分鐘為周期依次對所有采集器數據進行采樣。根據每分鐘采集的數據，分析各數據位情況，解析出每個溫控開關的當前狀態值。如果為正常運行狀態，則對運行時間數據進行累加。否則顯示報警畫面，并指示報警位置和報警類型，等待系統管理員進行處理。同時系統對于整個空調系統運行狀態的監控照常進行，將每個溫控開關當前狀態值以及運行時間累加值輸入SQL Server2000數據庫中。
軟件系統依據用戶的各種預定義功能以及檢測到溫控設備的運行狀態進行邏輯比較，自動實現溫度、啟停等各種節能控制。

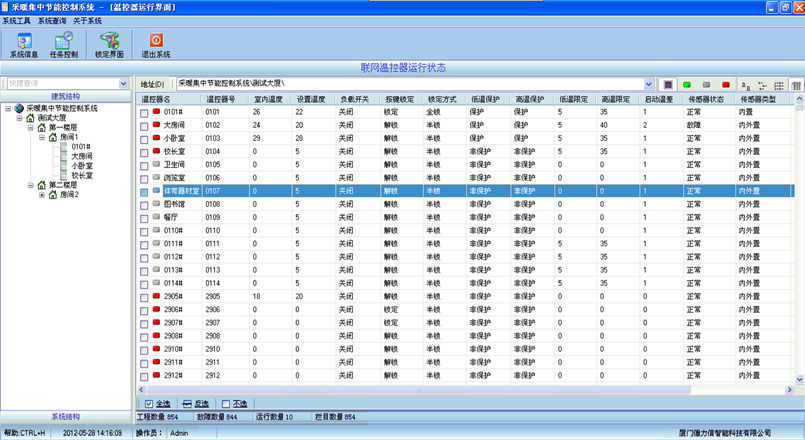

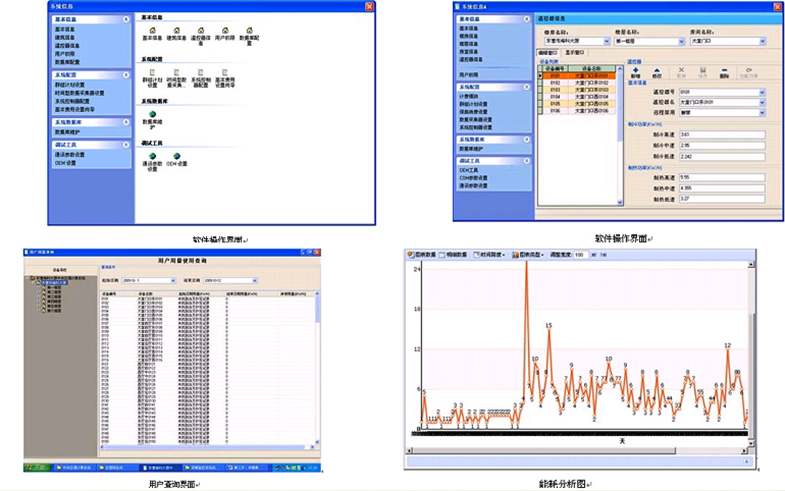

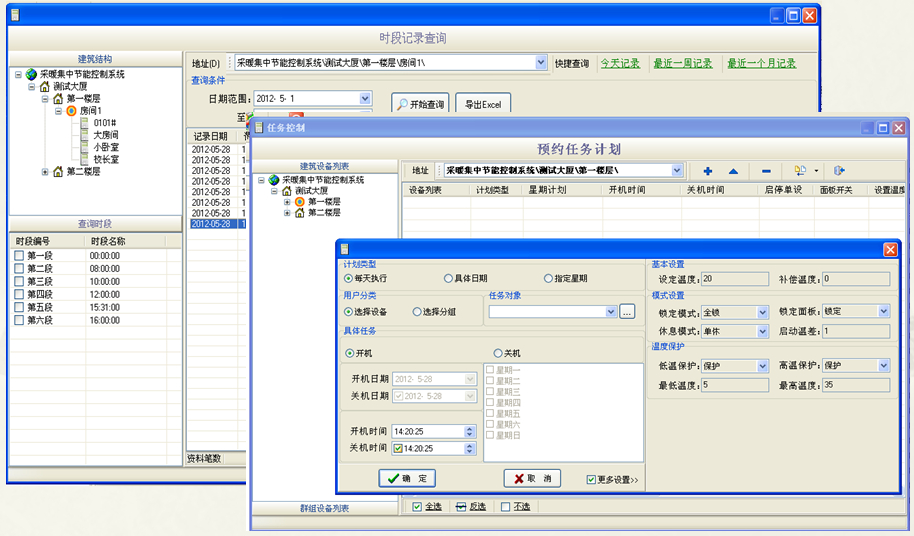

2.軟件界面預覽
3.軟件主要功能特點
1、實時監控
確保物業管理的時效性，加強對設備的運行管理及維護；系統通過列表顯示控制末端的實時使用狀態。
2、保密功能
管理系統軟件按不同的優先級別設有密碼，可以防止無關人員亂操作，破壞系統或資料。
3、系統控制
物業管理人員可在軟件系統管理中心直接控制末端使用。即在系統的控制中心就可以直接控制末端的使用，如：開機、關機； 或者定時設置節能模式或其它功能。對系統的實時監測及時了解系統的運行狀態，即時發現問題及時進行解決，以保證系統的正常運行。
4、節假日控制模式
配合任務計劃功能，則可實現自動化定時控制功能，按指定的時間系統可實現智能化控制。
5、節能模式
系統可依據用戶使用習慣和設置要求，實現自動節能運行狀態。
6、高低溫保護
監控系統實時監測系統中全部控制點，智能分析每個控制點環境溫度，實現過高或過低溫保護。
7、能耗分析功能
可根據用戶的設置，開關相應設備，自動轉入節能運行模式，根據用戶的要求對整個采暖季的運行數據進行采集分析，生成能耗分析圖。
8、權限管理
系統權限是分級管理，不同人員具有不同的管理權限。系統管理員具有 高權限，同時可以分配其他人員的使用系統的權限。由于權限的統一管理，保證數據的保密性和安全性。可以防止無關人員亂操作，破壞系統或資料。
9、數據安全設計
歷史記錄自動備份，避免外部斷電時數據丟失。系統中各用戶的空調使用的數據分級保存，不會因某些原因造成數據不丟失。同時系統還提供數據備份功能，可能將重要的數據備份到光盤或其他設備上。從而保證數據的絕對安全。
10、數據查詢
隨時查詢各用戶每年的所有資料,在機房監控室內可隨時查詢各住戶每天、每月、每年的所有記錄。
11、報警功能
快速故障查詢，同時以聲、光、界面變化發出警報，并提示故障地址及相應參數狀態。
11、日志功能
系統將對操作員的所有操作及系統自動進行的操作自動記錄, 當異常發生時，需要盡快找出異常原因，系統日志將能提供很大的幫助。
五、安裝概要
（1）、系統RS485通訊距離為0.8KM。
（2）、系統所有的通訊線采用總線布線，手拉手連接方式。
六、應用領域
大型、需要集中控制的采暖工程，如：學校、醫院、工廠，企事業單位辦公大廈等。
七、電采暖溫控器系列

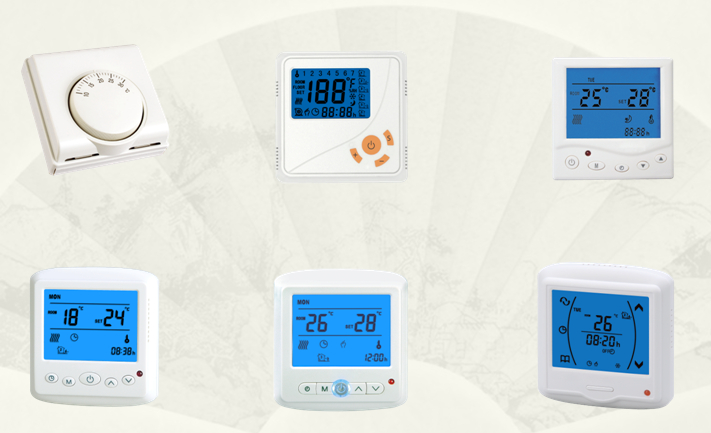

1.系列采暖溫控器
2.產品特點
◆電采暖液晶溫控器，適用于電采暖（設備）系統的溫度自動調節控制。
◆電源電壓：100 VAC－240 VAC 50/60HZ
◆控溫精度：±1℃
◆輸出負載：220VAC 16A
◆自耗功率：<1W
◆屏幕顯示：大液晶顯示(可選 藍色、綠色背光)
◆溫感類型：配帶雙溫雙控功能，具有防凍功能設計(可選 外接NTC傳感器)
◆外形尺寸：86×86×13mm
◆編程功能：分時段控制，每周7天，每天6個工作時段；
◆通訊功能：配置RS485,Modbus通訊功能(可定制 MBus通訊功能)
◆外殼材質：白色PC/ABS阻燃材料

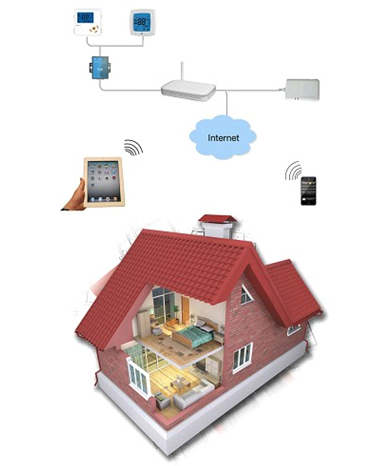

八、家庭智能電采暖系統
艾克森智能溫控解決方案
數字生活、隨心掌握您的室內溫度
只要擁用網絡，無論何時何地，您都可以隨心隨意掌控室內的溫度。
它基于Android/ios系統，運用智能手機/平板電腦等終端，通過3G、WIFI遠程控制安邦中央空調/供熱采暖末端設備。

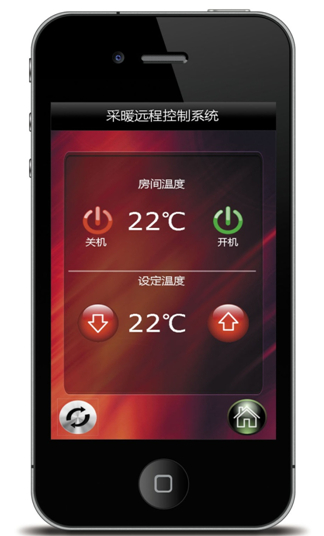

IOS/ANDROID智能手機采暖遠程控制軟件效果圖

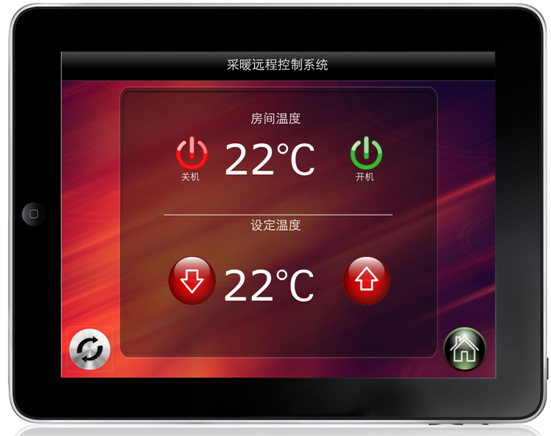

IOS/ANDROID智能平板電腦采暖遠程控制軟件效果圖

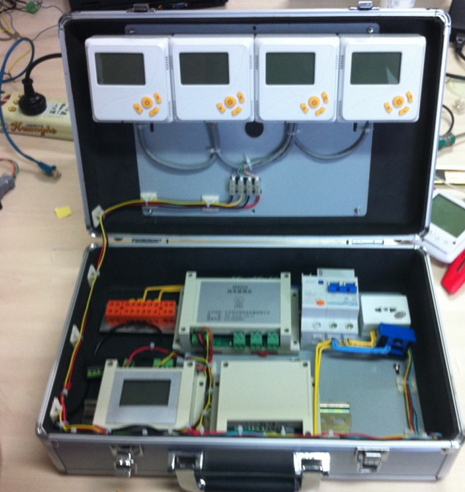

智能地暖遠程控制演示箱
